钢衬四氟管道的现场预制工艺

　　钢衬四氟管道凭借其优良的耐腐蚀性和机械强度，成为化工、冶金、制药等领域的核心输送设备。其现场预制工艺需兼顾材料特性与施工精度，通过标准化流程确保管道在复杂工况下的长期稳定运行。

　　一、材料预处理与基体加工

　　现场预制首步为钢管预处理。选用符合GB/T8163标准的无缝钢管，按设计尺寸切割后，采用喷砂工艺清除内壁氧化层，表面粗糙度需达到Ra≥6.3μm，以增强衬里附着力。焊接环节采用氩弧焊技术，焊缝需进行100%渗透检测，确保无裂纹、气孔等缺陷。对于DN≥300的大口径管道，需在焊缝处预埋热电偶，用于后续烧结温度监控。

　　二、PTFE衬里成型与安装

　　衬里材料选用模压级聚四氟乙烯棒料，经车削加工制成0.5-3mm厚薄膜。采用螺旋缠绕工艺，将薄膜以15°-20°倾角均匀缠绕于模具，每层间撒布0.1mm厚氧化铝粉作为脱模剂。缠绕至设计厚度后，外覆3层无碱玻璃纤维带，通过机械紧固装置施加0.5MPa压力，确保层间密实度。

　　烧结环节采用中频感应加热技术，升温速率控制在80-100℃/h，当温度升至370℃时恒温2小时，使PTFE完成晶相转变。冷却阶段采用分段降温法：370℃至250℃区间自然冷却，250℃以下采用强制风冷，避免热应力导致衬里开裂。冷却后的衬里管需进行超声波探伤，检测内部是否存在气孔或分层。

　　三、复合结构组装与密封处理

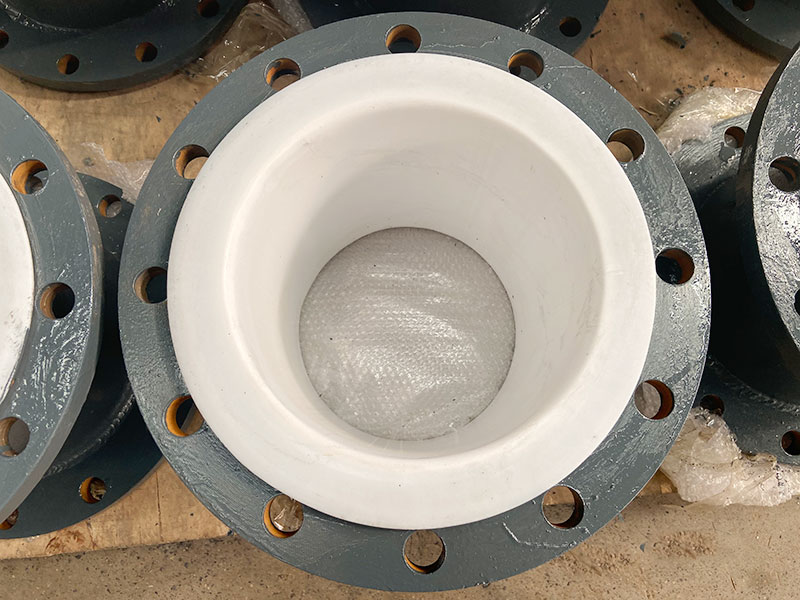

　　将烧结成型的PTFE衬里管插入钢管前，需在管端100mm范围内涂抹改性环氧树脂粘接剂，其耐温性需达250℃以上。插入过程中采用液压装置施加5-10kN轴向力，确保衬里与钢管完全贴合。管口翻边工序使用专用液压工具，分两步完成：先翻成60°喇叭口，再二次成型为90°直角边，翻边高度需超出钢管端面5mm，形成机械锁紧结构。

　　法兰连接部位采用PTFE包覆垫片，其压缩回弹率需≥40%。螺栓紧固采用对角交叉法，分三次逐步拧紧至设计扭矩值，最后用扭矩扳手复核，误差控制在±5%以内。对于真空工况管道，需在法兰间隙处注入硅酮密封胶，形成第二道密封屏障。

　　四、质量检测与验收标准

　　预制完成的管道需通过三重检测：首先进行水压试验，试验压力为设计压力的1.5倍，保压30分钟无渗漏；其次进行电火花检测，检测电压设定为15kV/mm衬里厚度，确保无针孔缺陷；最后进行负压测试，在-0.095MPa真空度下保持2小时，衬里无吸瘪、变形现象。所有检测数据需实时记录并生成追溯码，纳入质量管理系统。

　　该工艺通过精准控制每个环节的工艺参数，使钢衬四氟管道的耐温范围扩展至-196℃至250℃，耐压能力达到3.0MPa，使用寿命突破10年。其模块化设计理念更支持现场快速组装，特别适用于大型化工装置的迭代升级项目。
